低温SCR脱硝技术是在较低烟气温度下，利用专用催化剂促进氨（NH₃）与氮氧化物（NOx）发生选择性催化还原反应，将NOx转化为氮气（N₂）和水（H₂O）的工业烟气治理技术。
达奇科技长期开展低温SCR催化材料与工业烟气脱硝技术研发，针对锅炉、焦化、工业炉窑等烟气温度偏低、传统SCR布置受限的工况，开发了N-101、N-201低温脱硝催化剂及配套工艺技术。
其核心价值并不是简单地“增加一套SCR设备”，而是通过扩大催化剂在低温区间的反应活性，降低部分工业烟气为满足传统SCR反应温度而进行大幅再加热的需求。
低温SCR脱硝技术概览
| 项目 | 技术说明 |
|---|---|
| 处理对象 | 工业烟气中的NOx |
| 技术路线 | NH₃选择性催化还原（NH₃-SCR） |
| 主要产物 | N₂和H₂O |
| 低温性能 | 在约90–180℃区间具有明显脱硝活性 |
| N-101推荐温度 | 120–180℃ |
| N-201推荐温度 | 120–240℃ |
| 催化剂脱硝效率 | 典型指标≥90% |
| 适用场景 | 锅炉、焦化、水泥、玻璃、垃圾焚烧、电厂及其他工业烟气 |
| 技术特点 | 低温反应、降低再热需求、适配复杂工业烟气 |
注：催化剂实际脱硝效率和运行温度受入口NOx浓度、烟气组成、SO₂、水分、氧含量、粉尘、空速、氨氮比及设备设计等因素影响，应根据具体工况进行选型与验证。
什么是SCR脱硝技术？
SCR是Selective Catalytic Reduction，即选择性催化还原。
在催化剂作用下，将氨或由尿素产生的氨作为还原剂注入含NOx烟气，使NO和NO₂优先与NH₃发生反应，并最终生成N₂和H₂O。

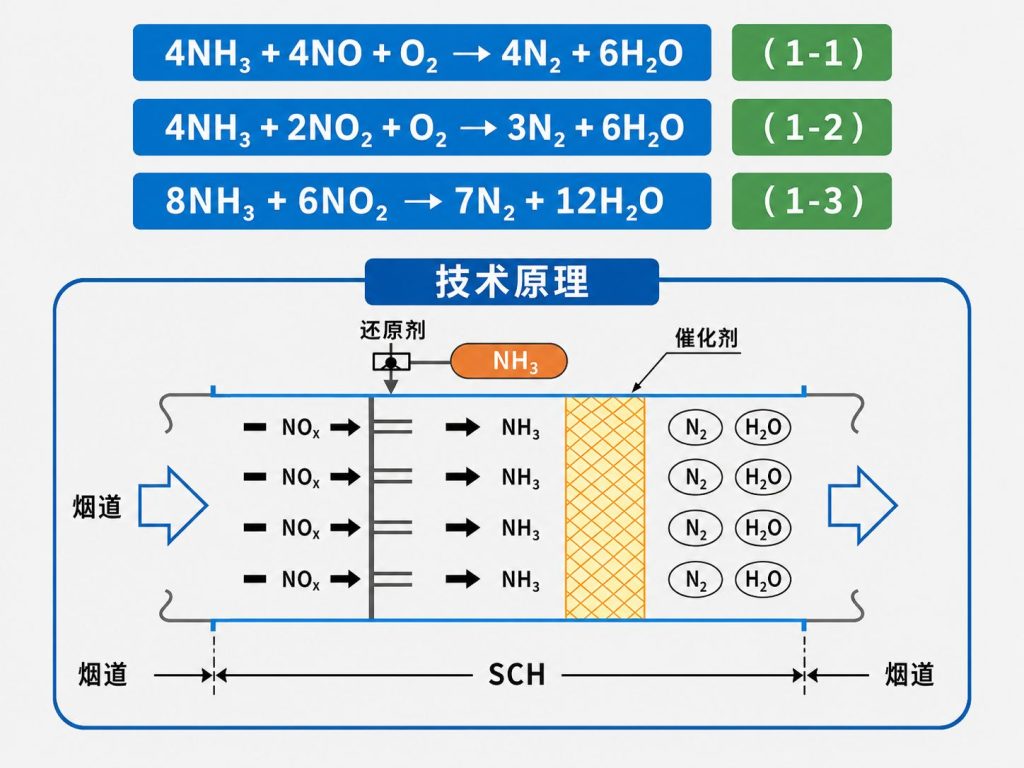

典型反应包括：
4NH₃ + 4NO + O₂ → 4N₂ + 6H₂O
4NH₃ + 2NO₂ + O₂ → 3N₂ + 6H₂O
8NH₃ + 6NO₂ → 7N₂ + 12H₂O
美国环境保护署（US EPA）将SCR列为固定源NOx控制的重要后燃烧治理技术，并指出SCR已广泛应用于工业锅炉、燃气轮机、化工、钢铁等工业装置。
【U.S. EPA – Selective Catalytic Reduction】
为什么工业烟气需要低温SCR？
传统SCR对烟气温度有较高要求
SCR反应性能与温度密切相关。
传统钒钛类等商业SCR催化剂通常需要较高的工作温度。US EPA资料显示，传统钒或钛基催化剂的典型最佳反应温度约为320–400℃，具体温度窗口取决于催化剂类型和烟气组成。
【U.S. EPA – Selective Catalytic Reduction】
问题在于，并不是所有工业烟气到达脱硝工段时仍然具有这样的温度。
锅炉、焦化、工业炉窑以及部分经过除尘、脱硫或余热利用后的烟气，可能已经降至较低温度。如果为了SCR重新将烟气加热到300℃以上，会增加系统能耗和运行成本，也可能提高既有项目改造难度。
低温SCR解决的是“温度不匹配”问题
低温SCR技术的核心，是提高催化剂在低温区间的NOx转化能力。
对于适合的工业工况，可以减少因传统SCR温度窗口造成的大幅烟气再热需求，使脱硝系统更容易布置在中低温烟气段。
因此，在评估低温SCR时，不应只看单一的“脱硝效率”，还需要综合比较：
- 原始烟气温度；
- 为传统SCR进行烟气再热所需要的能耗；
- 催化剂寿命；
- SO₂和水分影响；
- 氨逃逸；
- 系统阻力；
- 实际出口NOx要求；
- 全生命周期运行成本。
达奇科技低温SCR脱硝技术如何工作？
低温催化反应
达奇科技低温SCR技术仍以NH₃-SCR为基本反应路线，但通过专用催化材料设计，提高催化剂在较低温度下对NH₃和NOx的吸附、活化及催化反应能力。
烟气与还原剂经过充分混合后进入催化反应区，在催化剂表面完成NOx转化，处理后的烟气进入后续烟气系统。
低温SCR研究也是目前工业烟气NOx治理的重要催化研究方向之一。公开研究表明，低于200℃条件下保持较高SCR活性，对于降低烟气治理过程中的额外能源消耗具有实际意义。
【Review — Recent Progress on Low-Temperature SCR】
催化剂与工艺必须协同设计
低温并不意味着所有烟气都可以直接采用同一种催化剂。
实际工程设计中，需要同步考虑：
入口NOx浓度 + 烟气温度 + SO₂ + H₂O + O₂ + 粉尘 + 空速 + NH₃/NOx摩尔比 + 目标排放浓度
尤其在含硫烟气中，低温条件下催化剂抗硫、抗水性能以及硫酸铵盐沉积风险，需要纳入系统设计和长期运行评估。
因此，达奇科技在项目选型中更强调根据实际烟气条件确定催化剂和工艺参数，而不是仅以单一实验室脱硝效率作为工程设计依据。
N-101与N-201低温SCR脱硝催化剂

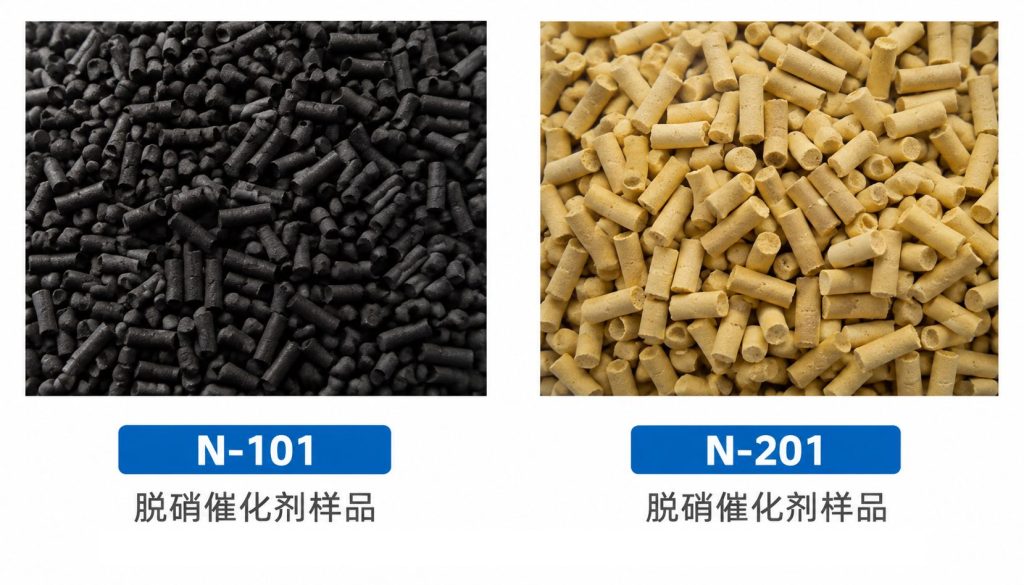

达奇科技围绕不同低温烟气条件开发了N-101和N-201系列低温SCR催化剂。
N-101低温SCR脱硝催化剂
N-101主要面向较低温工业烟气脱硝。
其推荐使用温度约为：
120–180℃
典型技术指标包括：
- 外观：黑色柱状；
- 堆密度：0.45–0.55 t/m³；
- 推荐温度：120–180℃；
- 脱硝效率：≥90%；
- 水分：≤5%；
- pH：8–10；
- 着火点：≥250℃；
- 强度：≥200 N/cm。
N-101曾按照企业技术标准《新型催化法低温SCR脱硝专用催化剂》进行产品化和工程应用。
N-201低温SCR脱硝催化剂
N-201面向更宽温度区间的工业烟气工况。
推荐使用温度约为：
120–240℃
其特点包括较宽的催化活性温度窗口、良好的低温活性以及较高的运行稳定性，可根据烟气条件应用于工业锅炉、硝酸及相关工业尾气等NOx治理场景。
典型指标包括：
- 外观：黄色条状；
- 堆密度：约0.9 t/m³；
- 推荐温度：120–240℃；
- 脱硝效率：≥90%；
- 强度：≥120 N/cm。
N-101与N-201主要参数对比
| 参数 | N-101 | N-201 |
|---|---|---|
| 外观 | 黑色柱状 | 黄色条状 |
| 堆密度 | 0.45–0.55 t/m³ | 约0.9 t/m³ |
| 推荐使用温度 | 120–180℃ | 120–240℃ |
| 典型脱硝效率 | ≥90% | ≥90% |
| 强度 | ≥200 N/cm | ≥120 N/cm |
具体产品规格可根据项目烟气参数与设计要求进行确认。
低温条件下的脱硝性能

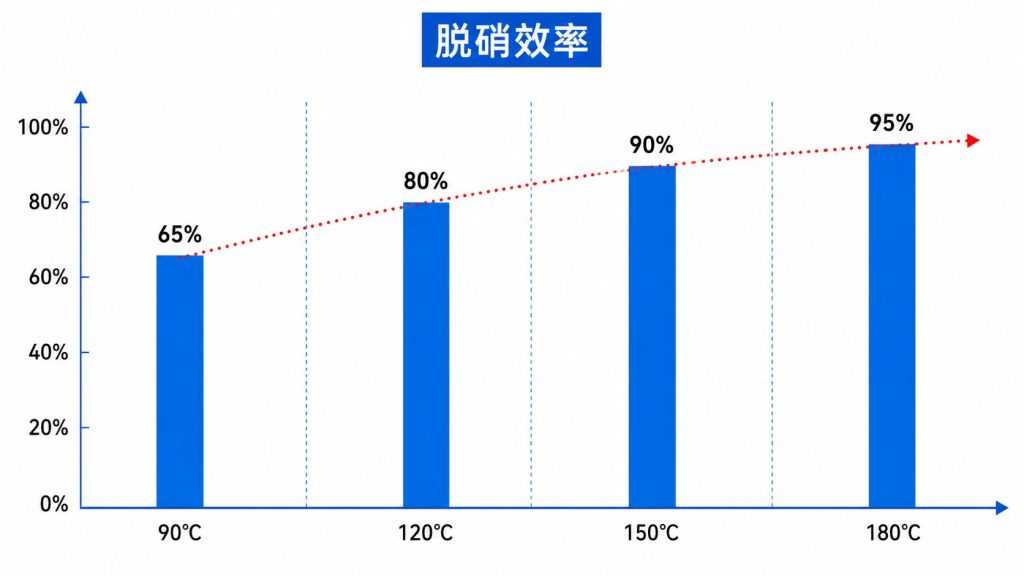

根据达奇科技早期低温SCR技术试验数据，在相应试验条件下，催化剂随温度提高表现出更高的NOx转化能力：
| 烟气温度 | 试验脱硝效率 |
|---|---|
| 90℃ | 约65% |
| 120℃ | 约80% |
| 150℃ | 约90% |
| 180℃ | 约95% |
这组数据说明，该技术在明显低于传统SCR典型最佳温度的条件下已经具有催化脱硝活性，在150–180℃区间表现出较高NOx转化能力。
以上数据为达奇科技特定试验条件下的历史技术数据，不代表所有烟气工况的保证值。实际性能需根据烟气组成、空速、入口NOx、温度及系统设计确定。
工业工程应用验证
实验室性能只能说明催化材料的基础能力。对于工业烟气治理技术，更重要的是实际工程运行情况。
达奇科技低温SCR技术已经开展过工业化工程应用。
15 t/h工业锅炉低温脱硝项目
2016年，达奇科技低温脱硝催化剂应用于15 t/h工业锅炉烟气治理项目。
根据公司项目运行记录，在相应设计工况下：
出口NOx浓度低于30 mg/m³。
该项目验证了低温SCR催化剂在工业锅炉烟气条件下进行工程化运行的可行性。
焦炉烟气脱硫脱硝工程
2017年，相关低温SCR技术进一步应用于大型焦炉烟气脱硫脱硝工程。
根据达奇科技历史项目资料，该工程实现了低温烟气条件下的NOx深度治理，并用于满足项目当时执行的污染物排放要求。
对于当前新建或改造项目，排放设计应按照项目所在地最新国家、地方及行业标准执行，不应直接以历史项目标准作为现行设计依据。
中国生态环境部目前已经发布新的《炼焦化学工业大气污染物排放标准》GB 16171.1-2024，新建企业自2025年4月1日起执行，现有企业按标准规定时间执行。
低温SCR脱硝技术适用于哪些行业？
低温SCR特别适合脱硝位置烟气温度较低、传统高温SCR布置困难或烟气再热成本较高的工业场景。
工业锅炉
适用于部分燃气、燃煤及其他工业锅炉NOx治理。
锅炉项目设计应结合燃料、负荷变化、入口NOx、烟气温度和当地排放限值确定。
国内锅炉排放要求可参考生态环境部《锅炉大气污染物排放标准》GB 13271-2014及项目所在地更严格的地方标准。
焦化与钢铁相关烟气
焦炉及相关工序存在大量需要进行NOx控制的工业烟气。
对于焦化项目，应重点考虑SO₂、水分、粉尘、温度波动以及前后端脱硫、除尘系统对SCR运行的影响。
水泥与工业炉窑
水泥、玻璃及其他工业炉窑的NOx排放与燃烧过程和生产工艺密切相关，不同装置的烟气温度窗口差异明显。
低温SCR是否适用，应结合脱硝装置布置位置和烟气条件进行工程评估。
水泥行业项目可以参考生态环境部现行《水泥工业大气污染物排放标准》及其最新修改要求。
垃圾焚烧、电力及其他工业尾气
在满足催化剂适用条件的情况下，低温SCR还可用于垃圾焚烧、电厂以及部分化工工业尾气的NOx深度处理。
具体催化剂方案应通过烟气分析和工程设计确定。
低温SCR与传统SCR有什么区别？
| 对比项目 | 低温SCR | 传统SCR |
|---|---|---|
| 主要目的 | 低温烟气NOx治理 | 常规中高温烟气NOx治理 |
| 典型温度特征 | 可在更低温区间保持催化活性 | 商业金属氧化物催化剂通常需要更高温度 |
| 烟气再热需求 | 部分工况可明显降低 | 低温烟气可能需要再热 |
| 技术关键 | 低温活性、抗硫抗水、长期稳定性 | 活性、寿命、抗中毒、运行稳定性 |
| 适用性 | 适合低温烟气及部分改造项目 | 已广泛应用于常规高温SCR场景 |
需要注意的是，低温SCR并不是在所有项目中都优于传统SCR。
如果现场本身具有稳定且适合传统SCR的高温烟气，传统成熟催化体系可能仍然是合理方案。
真正的技术选择应该以实际烟气条件和全生命周期成本为依据。
低温SCR项目选型需要哪些烟气参数？
为了判断低温SCR是否适合具体项目，建议至少提供以下参数：
- 烟气量，Nm³/h；
- 正常、最低和最高烟气温度；
- 入口NOx浓度；
- 目标出口NOx浓度；
- SO₂/SO₃浓度；
- 烟气含水率；
- O₂含量；
- 粉尘浓度；
- 其他可能导致催化剂中毒的成分；
- 年运行时间及负荷变化；
- 当前脱硫、除尘和余热利用工艺；
- 可接受系统压降及设备布置空间。
这些信息决定催化剂选择、装填量、空速、氨喷射控制以及反应器设计。
常见问题
低温SCR中的“低温”通常指多少度？
低温SCR没有适用于所有催化剂的单一温度定义，通常指明显低于传统商业SCR最佳运行温度的SCR催化体系。
达奇科技N-101推荐温度为120–180℃，N-201推荐温度为120–240℃。实际允许温度窗口应以催化剂型号和项目工况为准。
90℃可以直接实现90%以上脱硝效率吗？
不能这样理解。
根据达奇科技历史试验数据，在相应试验条件下，90℃时脱硝效率约为65%，随着温度升高，150℃和180℃分别可达到约90%和95%。
实际项目不能只根据温度判断性能，还需要同时考虑空速、NOx浓度、烟气组成、NH₃/NOx比例等条件。
低温SCR一定不需要烟气再热吗？
不一定。
低温SCR的优势是降低对高温反应窗口的依赖，因此部分项目可以减少或避免大幅再热。但如果现场烟气温度低于催化剂稳定运行要求，仍可能需要温度调整。
SCR和SNCR有什么区别？
SCR依靠催化剂降低反应所需温度，一般可以获得更高、更加稳定的NOx去除能力；SNCR不使用催化剂，需要在更高的特定温度窗口中喷入还原剂。
对于需要深度NOx治理的项目，应根据排放目标、烟气温度和投资运行条件综合比较。
如何判断N-101还是N-201更适合我的项目？
不能只根据入口温度选择。
建议首先提供烟气温度、NOx、SO₂、水分、氧含量、粉尘、烟气量以及目标出口浓度。达奇科技可据此进行工况分析，并进一步确定催化剂型号和工艺参数。
关于达奇科技的低温催化技术积累
达奇科技长期围绕工业烟气污染物控制、催化材料及功能材料开展技术研发和工程应用。
低温SCR脱硝技术是公司在工业催化与烟气净化领域形成的重要技术积累之一。从催化剂研发、小试和中试，到工业烟气工程验证，这些技术经验也构成了达奇科技继续开展功能化催化材料与工业净化材料研发的基础。
如需评估具体烟气是否适合低温SCR，请提供烟气量、温度、NOx、SO₂、水分、氧含量、粉尘及目标排放浓度等基础参数，以便进行针对性的催化剂和工艺选型。
