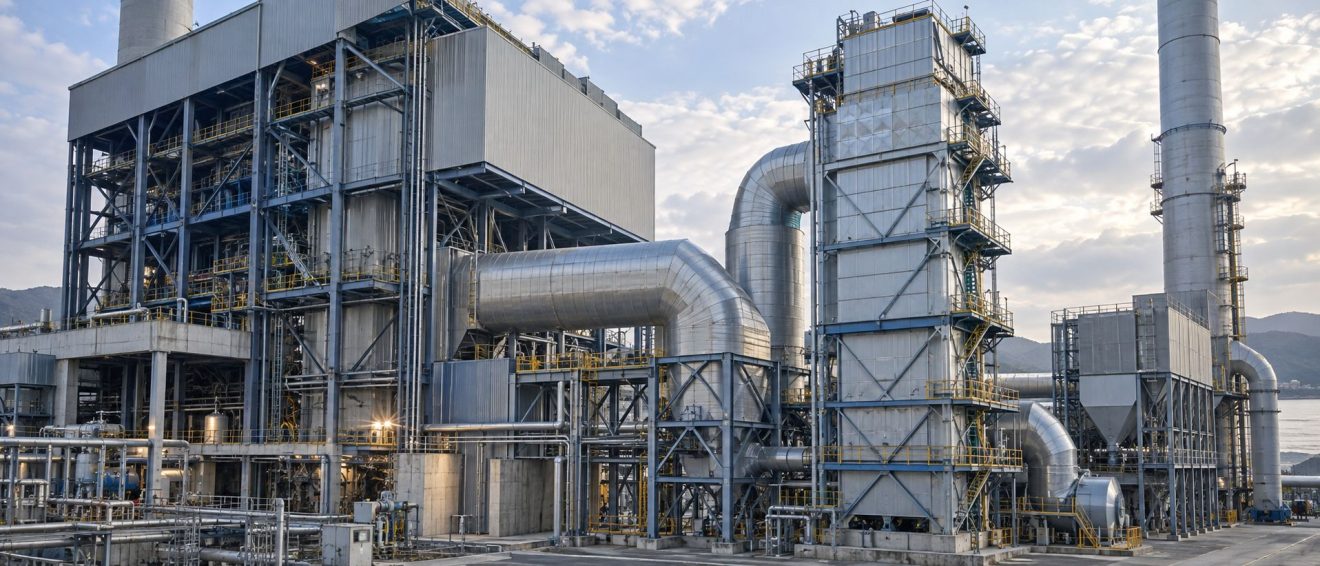

锅炉SCR系统设计并不是简单地在烟道中增加一台脱硝反应器。对于工业锅炉，烟气温度、燃料类型、现有余热利用设备以及除尘脱硫工艺，都会影响SCR的布置位置和催化剂选择。
一套合理的锅炉SCR系统，需要先确定反应器入口的真实烟气条件，再根据脱硝目标选择催化剂、确定反应器结构，并完成喷氨、烟气混合、温度控制和系统压降等配套设计。
对于既有锅炉改造项目，尤其需要解决两个问题：现有烟道中是否存在适合SCR的温度区间，以及增加SCR设备后，锅炉能否继续在正常负荷和低负荷条件下稳定运行。
锅炉SCR系统主要由哪些部分组成？
SCR（Selective Catalytic Reduction，选择性催化还原）利用氨与烟气中的氮氧化物在催化剂表面发生反应，将NOx主要转化为氮气和水。
在锅炉烟气治理中，SCR通常属于燃烧后的脱硝工段。完整的系统不仅包括催化剂和反应器，还需要与锅炉原有的烟气输送、余热利用和环保设施衔接。
- SCR反应器：为烟气通过催化剂提供适宜的流场、反应空间和检修条件。
- 催化剂模块：根据烟气温度、NOx浓度、粉尘和硫含量确定材料类型、装填量及结构。
- 还原剂制备与喷射系统：根据项目条件采用适宜的供氨方式，并通过喷氨格栅或其他喷射装置将还原剂送入烟气。
- 烟气混合与导流装置：改善反应器入口流速、温度及NH₃/NOx分布，避免局部反应不足或氨投加过量。
- 检测与控制系统：监测烟气温度、NOx、O₂、系统压差及必要的氨逃逸指标，协调锅炉负荷变化与喷氨控制。
部分锅炉还需要增加烟气再热、吹灰、旁路或其他配套设施。是否配置，应根据实际运行条件和改造要求确定，而不是直接套用某一套标准设备清单。
SCR反应器应该布置在锅炉的什么位置？
反应器布置位置，是锅炉SCR设计中需要优先确定的问题。
锅炉烟气在经过省煤器、空气预热器及其他换热设备后，温度会逐步发生变化。越靠近锅炉高温烟气段，通常越容易获得较高的反应温度，但催化剂可能同时面对更高的粉尘负荷和复杂烟气组分。
如果SCR布置在除尘、脱硫等环保设施之后，催化剂入口的颗粒物和部分有害组分可以得到控制，但烟气温度可能已经明显下降。

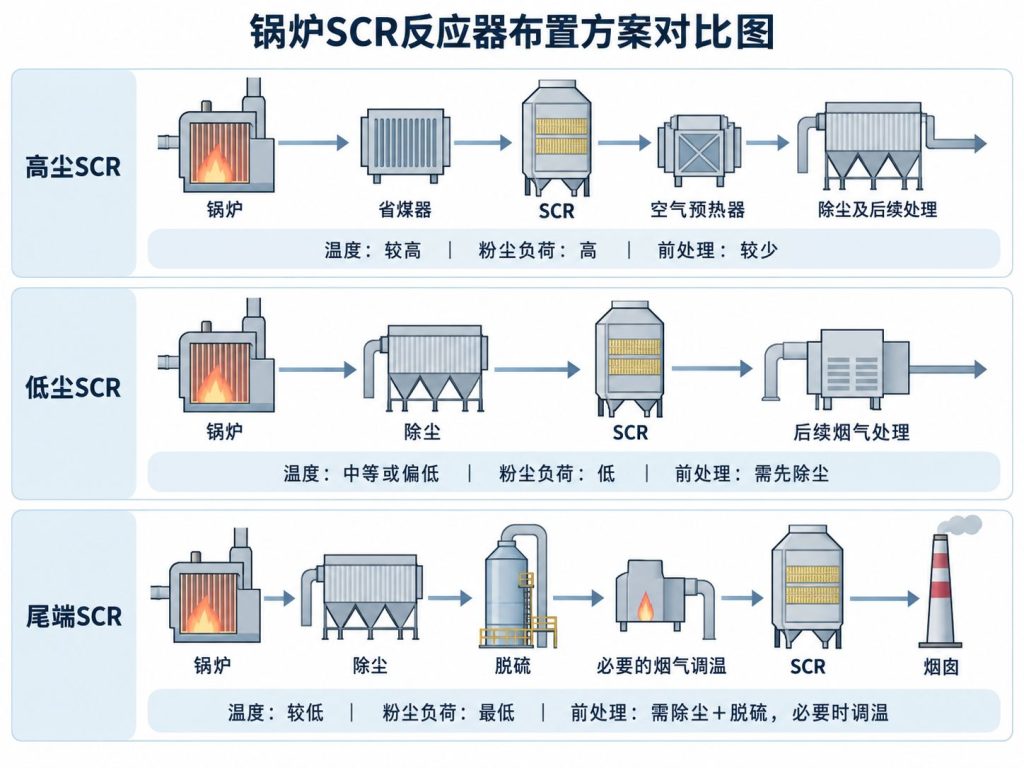

美国环境保护署在《Chapter 2 – Selective Catalytic Reduction》中介绍了高尘、低尘及尾端SCR等系统配置方式。实际工程应根据锅炉结构、燃料条件和现有烟气处理流程确定具体布置。
高尘SCR：布置在前端高温烟气区域
在部分燃煤锅炉中，SCR反应器可以布置在省煤器之后、空气预热器之前。这一位置通常具有较高的可利用烟温，有利于匹配传统SCR催化剂的工作要求。
但此时烟气尚未经过主要除尘设备，催化剂需要承受较高粉尘负荷，并可能受到飞灰磨损、积灰、堵塞及烟气中其他组分的影响。
因此，高尘SCR设计需要重点考虑催化剂通道结构、烟气流速分布、吹灰方式和长期运行压降。
低尘SCR：优先改善催化剂入口烟气条件
低尘SCR通常布置在除尘设备之后，以降低颗粒物对催化剂的磨损、积灰和堵塞风险。
这种方案需要重点核对除尘后的实际烟温。如果现有烟气已经低于所选催化剂的稳定运行温度，就需要重新评估催化剂类型、烟气调温方式及设备布置。
低尘并不代表低硫。若SCR入口仍存在较高SO₂或SO₃，还需要考虑硫组分对催化剂及后续设备的影响。
尾端SCR：适合评估既有锅炉的末端脱硝改造
尾端SCR通常布置在除尘、脱硫等主要烟气治理工段之后。对于已经建有完整环保设施的工业锅炉，这种布置可以减少部分前端烟气污染物对催化剂的影响，并为独立反应器改造提供空间。
尾端布置的主要限制是温度。经过换热和湿法脱硫后的烟气，可能低于催化剂的适宜工作温区，部分工况还需要考虑冷凝及烟气再热。
当末端烟气温度能够满足专用低温SCR催化剂的要求时，可以评估直接利用现有烟温进行脱硝，从而减少大幅再热需求。但不能将低温SCR理解为任何工况下都无需补热。
对于天然气锅炉和生物质锅炉的具体工况差异，可进一步阅读《天然气与生物质锅炉低温SCR脱硝：工艺流程与催化剂选型》。
锅炉SCR温度窗口应该如何确定？
锅炉SCR系统的设计温度，应以拟安装反应器位置的实际烟气温度为基础，而不是直接使用炉膛出口温度或锅炉铭牌上的设计温度。
同一台锅炉在额定负荷、低负荷、启停及燃料变化时，SCR入口温度可能存在明显差异。因此，催化剂选择不能只考虑一个正常运行温度，还需要确认最低持续运行温度、最高运行温度及异常温度的持续时间。
传统SCR与低温SCR的温度条件不同
常规金属氧化物SCR催化剂一般需要相对较高的反应温度，实际适用范围取决于催化剂配方与烟气组成。对于烟温已经适宜的锅炉，前端布置可以直接利用已有热量。
但在部分工业锅炉中，烟气经过充分余热利用后，尾部烟温可能已经进入100～180℃左右的中低温区间。此时如果仍采用需要较高温度的催化剂，就可能需要增加烟气再热设备。
专用低温SCR催化剂提供了另一种选择：在实际烟气条件和催化剂性能允许的情况下，利用较低温度的烟气完成NOx治理。
达奇科技目前低温及超低温SCR技术平台的总体可评估脱硝温度范围约为90～180℃。这一范围描述的是整体技术能力，并不代表任何烟气在90℃时都能达到相同的脱硝效率，也不代表单一催化剂型号覆盖整个温区。
现有N-101和N-201催化剂分别具有不同的推荐工作温度。其中，N-101推荐温度为120～180℃，N-201推荐温度为120～240℃。具体选型仍需结合烟气组成及项目要求确认。
关于两类催化剂的技术参数与适用条件，可参阅《低温SCR脱硝技术：工业烟气NOx低温催化还原解决方案》。
为什么低负荷温度比额定工况更值得关注？
一台锅炉即使在满负荷时具有适宜的SCR入口温度，也不意味着系统在全部运行周期内都能保持相同的脱硝能力。
例如，某锅炉在额定负荷时SCR入口温度为150℃，而在长期低负荷运行时下降至105℃。这两个温度仅作为工况说明，并非达奇产品的运行保证值。
如果所选催化剂在105℃下无法维持所需的NOx转化能力，系统就需要考虑适当补热、调整运行方式，或重新评估催化剂与反应器设计。
因此，锅炉SCR设计应明确最低可持续运行温度，并建立低温条件下的喷氨控制和必要的运行保护策略。
哪些烟气条件会影响SCR催化剂布置和使用寿命？
即使两个锅炉的SCR入口温度相同，也不能直接采用相同的催化剂和反应器设计。烟气量、NOx浓度、SO₂/SO₃、粉尘、水汽以及其他组分，都可能改变SCR的实际运行条件。
1. 烟气量与NOx浓度
烟气量决定反应器需要处理的气体负荷，入口NOx浓度及目标出口浓度则影响所需脱硝能力和还原剂消耗。
工程设计应同时考虑正常、最大和最低烟气量，并确认NOx浓度的正常值与峰值。对于负荷波动较大的锅炉，仅根据平均工况确定催化剂装填量，可能无法覆盖实际运行要求。
在确定催化剂空速时，还需要统一烟气量的计算基准。标准状态体积流量不能不经换算就直接用于以实际工况体积流量定义的空速计算。
2. SO₂、SO₃与烟气含湿量
在含硫烟气中，SCR系统不仅要考虑NOx去除，还应关注SO₂、SO₃、水汽与氨之间的相互作用。
在不利的温度和烟气组成条件下，氨与硫氧化物可能形成硫酸铵盐沉积，影响催化剂通道、换热设备及系统压降。
对于硫负荷较高的锅炉，设计阶段需要判断是否应先进行脱硫，以及脱硫后的残余SO₂/SO₃是否适合进入低温SCR反应器。
当锅炉需要同时控制SO₂和NOx时，可结合现有烟气处理流程评估脱硫与SCR的组合方式。相关工艺可参阅《工业脱硝有哪些应用？低温SCR在不同行业中的工艺选择》。
3. 粉尘浓度与灰分组成
粉尘可能造成催化剂表面积灰、流道堵塞和磨损。对于燃煤、生物质及其他固体燃料锅炉，催化剂设计需要关注粉尘浓度、粒径分布及主要无机组分。
部分生物质燃料的飞灰含有钾、钠等碱金属组分，可能对催化剂活性产生不利影响。因此，生物质锅炉的SCR设计不能仅参考天然气锅炉的低温脱硝方案。
如果选择高尘SCR，还需要将催化剂通道尺寸、吹灰方式和烟气流场纳入设计；如果选择低尘或尾端SCR，则应明确前端除尘设备的实际处理效果。
SCR催化剂和反应器如何进行工程设计？
在确定SCR布置位置和入口烟气条件后，才能进一步进行催化剂选型与反应器设计。
这一阶段的重点，不是单独比较某种催化剂的最高NOx去除率，而是确认在设计烟气量、温度和污染物负荷下，系统能否满足出口NOx、氨逃逸、压降及长期运行要求。
催化剂装填量与空速
催化剂装填量应根据烟气流量、入口和目标出口NOx浓度、运行温度、催化剂活性以及设计空速等参数确定。
空速通常用于描述单位催化剂体积对应的烟气处理负荷。不同催化剂、温度和烟气组成下，适宜空速并不相同。
对于低温SCR，不能直接将常规高温SCR项目的设计空速照搬至新的工况。催化剂实际反应能力及所需装填量，应通过材料性能数据和对应工况测试确认。
喷氨与烟气混合
SCR的NOx去除能力不仅取决于催化剂活性，还取决于还原剂能否在进入催化剂之前与烟气充分混合。
如果喷氨分布不均，部分区域可能出现还原剂不足，而另一些区域则可能产生过量氨。即使增加总体喷氨量，也不一定能够同时解决NOx超标和氨逃逸问题。
因此，喷氨格栅、混合距离、导流结构和入口流场应与反应器整体设计。必要时，可通过流场模拟及现场调试优化气体分布。
反应器压降与检修空间
对于既有锅炉改造，SCR反应器增加的系统阻力需要与现有引风机能力匹配。反应器本体、催化剂层、连接烟道和导流装置都会对总压降产生影响。
在设计阶段，还应确认催化剂模块的安装、更换、清理及检修空间。对于需要定期清灰的工况，应为相应设备和操作预留条件。
如果现场空间或风机余量不足，应在确定设备方案之前重新评估反应器布置，而不是在设备安装后再处理系统阻力问题。
既有工业锅炉SCR改造需要确认哪些参数？
对于锅炉SCR改造项目，建议首先提供现有烟气流程图及主要设备布置，再整理拟安装SCR位置的实际运行数据。
| 设计参数 | 需要确认的内容 |
|---|---|
| 锅炉及燃料 | 锅炉类型、燃料组成、额定负荷及实际负荷范围 |
| 烟气量 | 正常、最大及最低烟气量，注明干湿基和体积流量基准 |
| SCR入口温度 | 正常、最低、最高温度及对应负荷和持续时间 |
| NOx浓度 | 入口平均值、峰值、目标出口浓度及对应氧含量基准 |
| SO₂ / SO₃ | 现有浓度及脱硫后的残余浓度 |
| 粉尘 | 浓度、粒径和主要灰分组成 |
| 水汽与其他组分 | 含湿量、O₂、CO及潜在催化剂毒物 |
| 现有烟气流程 | 省煤器、空气预热器、除尘、脱硫及余热利用设备的位置 |
| 现场改造条件 | 安装空间、风机余量、可用热源、检修和停机条件 |
其中，最低负荷下的烟气温度和烟气组成尤其值得关注。如果系统只在额定工况下完成催化剂选型，可能无法覆盖锅炉实际运行中较长时间的低负荷阶段。
达奇科技低温SCR技术在锅炉系统中的应用
针对工业锅炉尾部烟温较低、传统SCR布置受限的工况，成都达奇科技股份有限公司开展低温SCR催化材料及相关工艺技术研发，为不同烟气条件下的锅炉NOx治理提供材料选型与技术支持。
目前，达奇科技低温及超低温SCR技术平台的总体可评估脱硝温度范围约为90～180℃。这一范围需要与具体催化剂型号及项目烟气条件区分，不能直接用于推定某一型号在全部温区内的脱硝效率。
对于锅炉SCR项目，材料选型应结合烟气温度、NOx、SO₂/SO₃、粉尘、水汽、氧含量、设计空速和氨逃逸要求，必要时开展对应工况测试，再确定催化剂装填量及反应器设计参数。
如果您的锅炉正在进行SCR改造，可通过达奇科技技术咨询页面提交烟气参数、现有工艺流程图及目标排放要求，以便开展初步材料适配评估。
常见问题
锅炉SCR反应器一定要安装在省煤器之后吗？
不一定。省煤器之后、空气预热器之前是部分锅炉常见的SCR布置位置，但工业锅炉也可以根据烟气温度、粉尘和现有环保设施评估低尘或尾端SCR方案。
150℃的锅炉烟气可以采用SCR脱硝吗？
可以评估专用低温SCR方案，但150℃本身不能决定催化剂是否适用。还需要确认SO₂/SO₃、粉尘、水汽、NOx浓度、烟气量、空速和最低运行温度，并结合所选催化剂的性能数据判断。
锅炉SCR改造必须增加烟气再热设备吗？
不一定。如果现有烟气温度能够满足催化剂稳定运行要求，可以评估减少或避免大幅再热。若最低运行温度低于所选催化剂要求，仍可能需要适当补热或调整工艺布置。
