同样是用于硫化氢脱除的固定床催化剂，有的材料运行数月后仍能保持较低的出口H₂S浓度，有的材料却需要频繁更换。造成这种差异的原因，除了入口H₂S浓度和处理气量，还与材料的有效硫容、空速及床层运行条件有关。
在H₂S脱硫材料的技术资料中，硫容通常以mg/g或质量百分比表示。但采购时经常会遇到一个问题：两种材料都标注了硫容，数值却是在不同空速、入口浓度和穿透条件下测得的，能否直接比较？
对于固定床H₂S脱硫系统，硫容不能脱离测试条件单独评价。尤其是穿透硫容，它反映的是材料在达到规定出口浓度之前能够承担的有效硫负荷，与实际装填量、更换周期和运行成本密切相关。
H₂S脱硫中的硫容是什么意思？
硫容（Sulfur Capacity）通常用于描述单位质量脱硫材料能够容纳或固定的硫含量。在固定床硫化氢脱除过程中，材料通过吸附、化学反应或催化转化等方式去除气体中的H₂S，含硫组分逐渐在材料内部或表面累积。
对于以单质硫沉积为主要反应产物的催化氧化型材料，硫容可以反映材料容纳反应生成硫的能力。对于铁氧化物等化学脱硫材料，硫则可能以其他化学形态固定在材料中。
因此，硫容不仅与材料的孔结构有关，还与反应机理、有效活性组分、传质速度及测试条件有关。普通活性炭与经过专门改性的H₂S脱硫催化剂，即使具有相近的BET比表面积，也不一定表现出相同的硫容。
700 mg/g硫容意味着什么？
假设某种材料在明确的测试条件下，测得以元素硫质量计的硫容为700 mg/g，那么每1 g材料在该测试条件下对应的硫负荷为700 mg，即0.7 g。
换算成质量百分比，相当于每100 g材料对应70 g硫负荷。这里的70%表示硫质量与初始材料质量之比，并不表示最终含硫材料中硫的质量分数为70%。
还需要特别区分：硫容究竟以元素硫质量计算，还是以累计脱除的H₂S质量计算。两者不能直接当成同一个数值。
如果以元素硫质量计，700 mg S/g材料对应的H₂S质量约为744 mg H₂S/g材料。采购或核对检测报告时，应首先确认这一计量基准。
硫容表示的是特定测试条件下的材料负荷能力，而不是无条件的工业现场使用寿命。
穿透硫容与饱和硫容有什么区别？
硫容不是一个脱离测试终点的固定值。对于连续运行的固定床，必须区分穿透硫容与饱和硫容。
穿透硫容：达到规定出口浓度之前的有效硫负荷
穿透硫容（Breakthrough Sulfur Capacity）是指在规定入口浓度、气体流量、温度、湿度和穿透判据下，单位质量脱硫材料在达到规定出口H₂S浓度之前所承担的硫负荷。

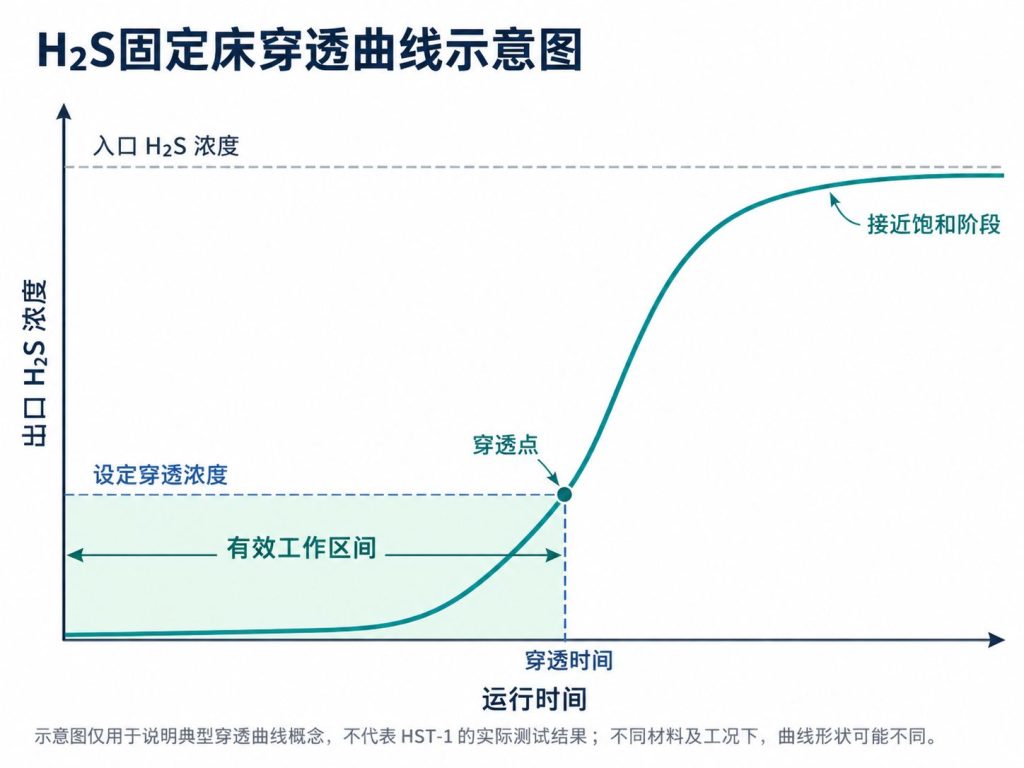

固定床在初始运行阶段通常具有较低的出口H₂S浓度。随着材料逐渐负载硫，传质区沿床层向出口移动。当出口H₂S浓度达到预先设定的限值时，就达到了该测试所定义的穿透点。
穿透点对应的累计硫负荷，即为该测试条件下的穿透硫容。
例如，同一材料分别以出口H₂S达到0.1 ppm和10 ppm作为穿透判据，得到的穿透时间和穿透硫容可能不同。对于要求极低出口H₂S浓度的化工原料气精脱硫项目，应采用与实际净化要求相匹配的穿透终点。
研究人员在《Desulfurization of Biomass Syngas Using ZnO-Based Adsorbents: Long-Term Hydrogen Sulfide Breakthrough Experiments》中，以规定的出口H₂S浓度确定穿透点，并按照穿透前的硫负荷计算材料硫容。这也说明，比较不同材料的硫容时，必须同时了解其测试终点。
饱和硫容：材料接近最大负荷时的硫容
饱和硫容通常用于描述材料在规定测试条件下接近饱和状态时的硫负荷。
固定床达到穿透点之后，并不意味着所有材料都已经完全失去脱硫能力。床层中的部分区域仍可能保留一定的有效容量，但继续运行会使出口H₂S浓度进一步上升。
因此，饱和硫容不能直接替代穿透硫容用于确定满足出口指标的运行周期。
工程采购中，如果供应商只提供一个硫容数值，没有注明穿透终点和测试方法，就无法判断该数值对应的是有效工作容量，还是接近饱和状态下的总负荷。
空速为什么会影响H₂S穿透硫容？
空速是评价固定床H₂S脱硫性能的另一项重要参数。
气体体积空速（Gas Hourly Space Velocity，GHSV）表示单位时间内进入反应床层的气体体积流量与催化剂床层体积之比，单位通常为h⁻¹。
GHSV = 气体体积流量 ÷ 催化剂床层体积
这里必须统一气体流量的温度、压力基准。采用标况流量还是实际工况流量，应在技术文件中明确说明，不能将标准立方米流量直接与实际工况体积混用。
空速升高，气体与材料的接触时间通常缩短
假设某固定床的催化剂装填体积为1 m³，实际工况下的气体体积流量为1000 m³/h，则空速为1000 h⁻¹，对应的空床接触时间约为3.6秒。
如果在床层体积不变的情况下，实际气量增加至2000 m³/h，空速将升高至2000 h⁻¹，空床接触时间缩短至约1.8秒。
空速升高后，气体在床层中的停留时间缩短。在其他条件相近的情况下，H₂S向活性位点的传质与反应可能受到限制，部分床层容量尚未充分利用时，出口浓度就可能达到穿透限值。
因此，同一种H₂S脱硫催化剂在不同空速下可能表现出不同的穿透硫容。空速越低也不意味着系统设计一定越合理，仍需综合考虑床层体积、压降、处理量和设备投资。
HST-1在不同空速下的穿透硫容
以达奇科技HST-1竹基硫化氢脱硫催化剂为例，其产品技术资料列出了两组不同空速下的穿透硫容数据。
| 技术指标 | HST-1公开参数 |
|---|---|
| H₂S脱除效率 | ≥99.5% |
| 穿透硫容，1000 h⁻¹ | ＞700 mg/g |
| 穿透硫容，3000 h⁻¹ | ＞300 mg/g |
| 推荐运行温度 | 10–35℃ |
| 适用空速范围 | 500–3000 h⁻¹ |
这两组数据反映出：评价材料的穿透硫容，不能忽略空速条件。即使使用同一种材料，较高空速下能够利用的有效硫容也可能不同。
上述数值并不表示所有工业气体在1000 h⁻¹空速下均可达到700 mg/g以上的穿透硫容，也不能仅凭两组数据推算其他空速下的性能。实际应用还需确认入口浓度、湿度、氧含量、穿透终点及其他气体组分。
如何利用硫容估算催化剂使用寿命？
对于以固定床方式运行的H₂S脱硫系统，可以通过入口硫负荷、材料装填量和有效穿透硫容，对运行周期进行初步物料衡算。
首先需要确定单位时间进入系统的硫质量，而不能只看入口H₂S浓度。
第一步：计算入口硫负荷
对于以Nm³/h表示气量、H₂S浓度以ppmv表示的气体，在标准状态取0℃、101.325 kPa且按理想气体近似时，可以采用以下关系进行估算：
入口硫负荷（kg S/h）≈ 气量（Nm³/h）× H₂S浓度（ppmv）× 1.43 × 10⁻⁶
这里得到的是以元素硫质量计的负荷。如果计算的是H₂S本身的质量负荷，换算系数约为1.52 × 10⁻⁶。
正式工程计算需要统一标准状态、干湿基、气体组成及流量计量方式。若入口或出口浓度以mg/Nm³表示，应先确认浓度指的是H₂S质量还是硫质量。
第二步：估算材料的可用硫负荷
如果已知催化剂装填质量与实际工况下的有效穿透硫容，可以进行以下估算：
可用硫负荷（kg S）≈ 催化剂装填质量（kg）× 有效穿透硫容（mg/g）÷ 1000
这里的有效穿透硫容，应优先使用与目标工况及出口要求相匹配的测试值，而不是直接采用供应商提供的最大硫容。
第三步：计算理论运行时间
在入口浓度、处理气量和脱除效率基本稳定的理想条件下：
理论运行时间（h）≈ 可用硫负荷（kg S）÷ 平均硫脱除负荷（kg S/h）
例如，某固定床系统的处理气量为1000 Nm³/h，入口H₂S浓度为500 ppmv，则入口硫负荷约为0.715 kg S/h。
假设系统装填1000 kg脱硫材料，并且已经通过与实际工况相匹配的测试，确认其有效穿透硫容为200 mg S/g材料，则对应的可用硫负荷为200 kg S。
在出口硫负荷相对入口很小、流量和浓度保持稳定的理想情况下：
理论运行时间≈200÷0.715≈280小时，约11.7天。
以上仅为演示计算方法而设定的假设案例，其中200 mg/g不代表HST-1的实际有效硫容，也不应将约280小时作为任何具体产品的寿命承诺。
工程现场的气量、入口H₂S浓度和温度通常存在波动，床层还可能发生偏流、积液、颗粒破碎或局部失活。因此，实际更换周期需要根据连续监测数据、工况验证及必要的设计裕量确定。
对于入口浓度波动较大的系统，应根据不同运行时段的硫负荷进行累计计算，而不是简单采用某一次检测得到的入口浓度。
为什么实验室硫容不能直接等同于工业现场寿命？
实验室通常在可控的入口浓度、气量、温度和气体组成下进行穿透测试。工业现场则存在更复杂的运行条件，同一种材料的实际穿透时间可能与实验室测试结果存在差异。
入口H₂S浓度及气量波动
当入口浓度或处理气量升高时，单位时间内进入床层的硫负荷增加。在材料装填量不变的情况下，床层通常会更快接近穿透点。
对于沼气、发酵尾气等浓度变化较明显的气源，应关注高负荷运行时段，而不只依据平均入口浓度估算催化剂寿命。
湿度、冷凝水与氧含量
不同H₂S脱硫材料对水分和氧气的要求不同。对于依靠催化氧化反应的材料，适宜的水分和氧气条件可能影响反应活性；但液态水进入床层后，也可能造成局部堵塞、气体分布不均或有效接触面积下降。
以HST-1为例，其产品资料要求避免液态水进入催化剂床层，并规定了相应的氧气与H₂S配比条件。
需要注意，天然气等可燃气体不能为了满足催化剂的氧气条件而直接补入空气或氧气。是否允许氧气存在、如何控制氧含量以及采用何种脱硫路线，应由专业工程人员结合气体组成和系统安全条件进行评估。
共存污染物与床层状态
油雾、粉尘、焦油及其他杂质可能堵塞孔道、覆盖活性位点，或者增加床层压降。若气体中同时存在COS、硫醇等有机硫组分，还需要确认它们是否能够被目标材料有效脱除。
对于要求控制总硫含量的化工原料气，H₂S脱除率达标并不等于总硫指标必然达标。
如果需要了解不同含硫气体与材料的匹配关系，可进一步阅读达奇科技《天然气中的H₂S如何脱除？脱硫催化剂、硫容与固定床工艺选择》。
固定床H₂S脱硫催化剂什么时候需要更换？
固定床催化剂是否需要更换，不能只根据累计运行天数或理论硫容判断。实际运行中，应将出口H₂S浓度与预先确定的穿透控制值结合起来评价。
对于要求连续供气的装置，可以根据系统设计采用前后串联床层、备用脱硫塔或其他切换方案，并在适当位置设置采样点，以便及时发现前段床层的穿透趋势。
如果出口H₂S浓度持续上升，应首先核对入口负荷、取样与分析仪表、实际气量、床层压降和气液分离情况，排除异常工况后，再结合材料累计硫负荷判断是否需要更换。
穿透后是否能够再生，取决于具体材料的反应机理及产品规定的再生方法。不能将其他脱硫材料的再生工艺直接用于HST-1。
H₂S具有毒性和易燃性，脱硫塔检修与卸料还涉及残余有毒气体、可能的缺氧环境及含硫材料处置风险。美国职业安全与健康管理局OSHA的硫化氢安全资料明确提示了H₂S的毒性、易燃性及密闭空间积聚风险。现场操作应遵循相应的气体检测、隔离、置换和作业许可要求。
采购H₂S脱硫催化剂，应该怎样比较硫容？
比较不同H₂S脱硫材料时，建议将供应商提供的硫容数据与完整测试条件一同审核。
| 需要确认的参数 | 主要用途 |
|---|---|
| 硫容计量基准 | 确认以元素硫还是H₂S质量计 |
| 穿透终点 | 确认出口H₂S达到多少时判定穿透 |
| 入口H₂S浓度 | 判断测试硫负荷是否具有工况代表性 |
| 气体体积空速 | 判断床层接触条件是否一致 |
| 温度、湿度及氧含量 | 确认材料反应及运行条件 |
| 气体组成 | 识别其他硫化物及可能影响材料性能的杂质 |
| 穿透曲线与测试方法 | 判断有效运行区间及测试结果的可比性 |
| 装填密度与压降 | 用于工程装填量和设备运行评估 |
对于新建项目，建议先明确气源组成、入口与出口H₂S浓度、正常及最大处理气量、运行温度、压力和目标使用周期，再进行材料筛选。
对于现有脱硫塔的材料替换项目，还应提供原材料型号、装填量、实际更换周期、出口监测记录和床层压降变化情况，以便进行更有针对性的比较。
有关天然气固定床装填量与催化剂选型的进一步讨论，可参考《天然气脱硫催化剂如何选？H₂S浓度、硫容、空速与固定床设计》。
常见问题
硫容越高，H₂S脱硫催化剂寿命就越长吗？
在相同工况、相同穿透判据及其他条件相近的情况下，较高的有效穿透硫容通常意味着单位质量材料能够承担更多硫负荷。但实际寿命还取决于入口硫负荷、空速、床层设计和运行稳定性。不同测试条件下的硫容数值不能直接用于寿命比较。
H₂S硫容与脱硫效率有什么区别？
脱硫效率反映特定时刻或运行阶段H₂S浓度的降低程度。穿透硫容则表示在达到规定出口浓度前，单位质量材料承担的累计硫负荷。高初始脱硫效率并不必然意味着较长的运行周期。
为什么同一催化剂在不同空速下的硫容不同？
改变空速会影响气体与催化剂的接触条件及床层内的传质过程。在较高空速下，出口H₂S可能更早达到穿透限值，使有效硫容发生变化。具体变化幅度应以该材料在对应条件下的测试数据为准。
活性炭碘值高，是否意味着H₂S硫容也高？
不能直接等同。碘值主要用于评价活性炭对规定测试条件下碘的吸附能力，而H₂S脱硫还涉及表面化学、催化活性、孔道传质及反应条件。选择专用脱硫材料时，应优先核对相应工况下的H₂S穿透测试数据。
H₂S脱硫材料选型与测试支持
成都达奇科技股份有限公司围绕竹基活性炭及功能化催化材料开展研发与生产，HST-1竹基硫化氢脱硫催化剂可用于沼气、天然气及部分工业原料气的固定床H₂S净化。
对于新建项目或现有脱硫材料替换需求，可提供入口H₂S浓度、正常及最大气量、温度、压力、湿度、氧含量、目标出口浓度与预计运行周期，以便开展材料适配和样品测试评估。
查看HST-1竹基硫化氢脱硫催化剂技术资料，或通过达奇科技联系我们页面提交具体工况，获取材料选型、技术参数和样品测试支持。
